深圳納宏光電可根據客戶要求提供多種光學材料制作的棱鏡、透鏡。常規材質主要為BK7，石英，CaF2、SF等。我們提供多種標準尺寸產品，并可根據使用要求鍍制不同波段增透膜或反射膜。

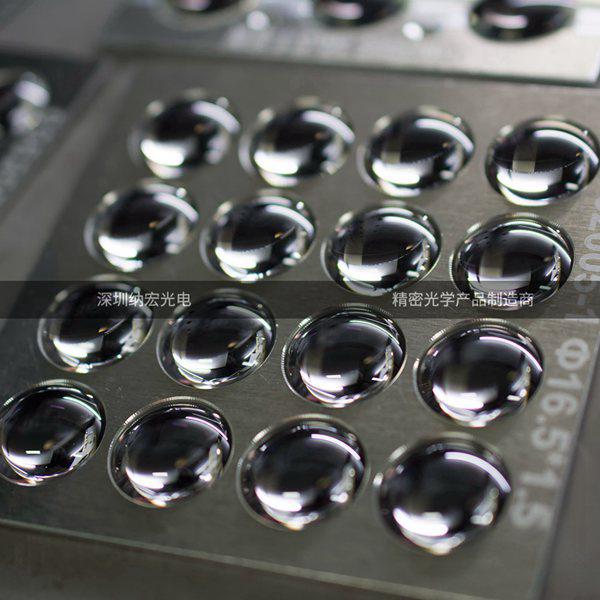

雙凸透鏡參數：
可選用材料：K9、N-BK7、JGS系列紫外熔融石英
工作范圍：400 nm-700 nm（其他波段可定制）
設計波長：546.1nm(n=1.519)
焦距公差：±2%
外形公差：+0.0/-0.02mm
厚度公差：±0.02mm
曲面光圈：3
平面平整度（光圈）：1
曲面局部光圈：0.5
偏心度：≤3 arcmin
面 型： λ /[email protected]
表面光潔度：國標三級、美軍標60-40
通光孔徑：>90%
安全倒邊：<0.2X45°
雙凸透鏡用途：
正透鏡
雙凸透鏡
擴束透鏡
成像透鏡
匯聚透鏡
中繼成像（虛物和虛像）
發散會聚光束
雙凸透鏡特點：

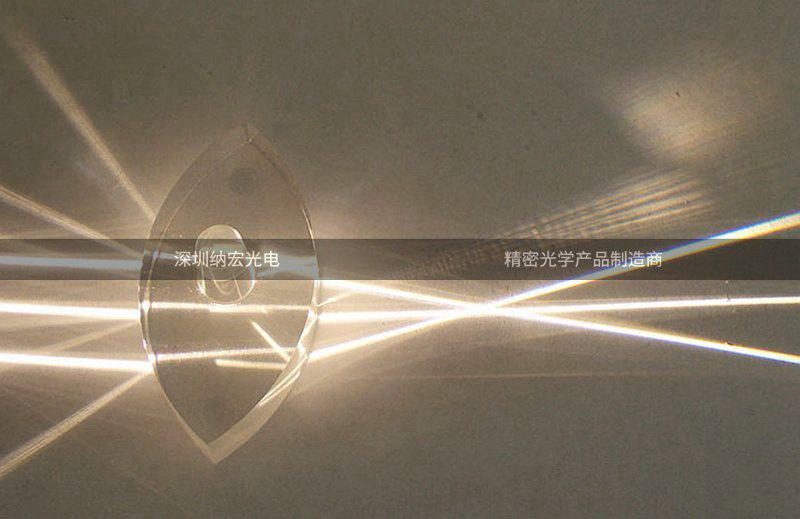

雙凸透鏡具有正焦距，可用于將準直光束聚焦或者將點光源準直。為了降低球差，如果是聚焦準直光，球面面向準直光源，相反，如果是準直點光源，則平面面向點光源。雙凸透鏡常用于成像應用中。
雙凸透鏡具有正焦距常用于成像或光束準直等應用，鍍膜后的透鏡也廣泛應用于于可見光和近紅外應用領域。

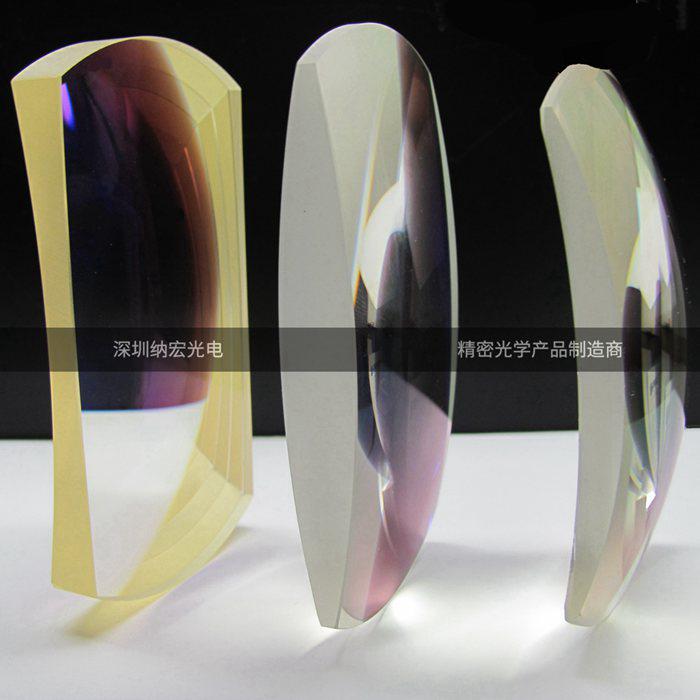

鍍膜后透鏡
