               MKS直流電源




















    MKS elite射頻電源


    elite系列射頻等離子體發生器提供最先進的技術即緊湊的空氣制冷式封裝。它采用了高速閉環控制設計，一個典型的E型射頻板和一個可開關的調制器提供優越的輸出性能。在電路部分，它采用一個單一的印刷電路板，幾乎消除了所有內部電線和連接器，因而提供了最高的產品可靠性。




    如有疑問，請與我們聯系！服務熱線：0755-260289900755-26028990













    產品詳情




    elite射頻電源
    射頻等離子體發生器
    13.56 MHz電源能量
    elite系列射頻等離子體發生器提供最先進的技術即緊湊的空氣制冷式封裝。它采用了高速閉環控制設計，一個典型的E型射頻板和一個可開關的調制器提供優越的輸出性能。在電路部分，它采用一個單一的印刷電路板，幾乎消除了所有內部電線和連接器，因而提供了最高的產品可靠性。
     接口包括RS232和25pin模擬，Profibus或DeviceNet可作為定制選項。所有的射頻發生器都符合當前的電磁兼容和安全法規，包括CE標記指令、NRTL列表和電磁兼容指令。
     elite系列產品可以作為連續操作的源或偏壓發生器，也可以作為獨立的工具。Elite非常適合太陽能、LED、MEMS和半導體應用。
     特征與優勢
     購置成本低：
    空氣制冷，
    高效率的設計，直流、射頻效率>85%（低功耗），
    寬輸入范圍不需要特殊的電壓轉換，
     容易安裝：
    空氣冷卻不需要連接冷卻回路
    緊湊的半機架外殼，可直接安裝工具
    標準IEC輸入連接器消除了特殊布線的需要
    單相，寬交流輸入范圍，適應不同的交流線路電壓，便于在世界各地安裝
    適用于單相或兩相系統
     優越的可靠性：
    集成的單電路板設計消除了電纜和連接器
    專利的inductive-clamp技術保護發生器免受最不利的電壓駐波比負載條件和等離子體波動的影響
     增加的價值：
    基于現場可編程門陣列(FPGA)的控制實現了快速控制回路和發生器暫態保護
    通用激勵器(CEX)允許主從操作和同步其他發生器
    可選液晶顯示和6鍵多功能鍵盤，允許從前面板進行本地操作
    技術規格
    Model
    elite 750
    elite 600
    elite 300
    Frequency
    頻率
    13.56MHz
    13.56MHz
    13.56MHz
    Frequency Stability and Accuracy
    頻率穩定性和精度
    ±0.005%
    ±0.005%
    ±0.005%
    Available Output Power and Accuracy
    Dynamic Range
    動態范圍
    1 - 750W
    1 - 600W
    1 - 300W
    Commanded Power Accuracy
    指令電源精度
    ± 2W (1-100W) ± 2% (101W - 750W)
    ± 2W (1-100W) ± 2% (101W - 600W)
    ± 2W (1-100W) ± 2% (101W - 300W)
    Commanded Power Repeatability
    指令電源重復性
    ± 1%
    ± 1%
    ± 1%
    Load Dynamic Range (Worst Phase Forward Power)
    Watts nominal into 1.1:1
    功率名義換算
    750W
    600W
    300W
    Watts nominal into 1.5:1
    600W
    600W
    300W
    Watts nominal into 2:1
    486W
    486W
    300W
    Watts nominal into 3:1
    384W
    384W
    300W
    Watts nominal into inf:1
    200W
    200W
    200W
    Spurious and Harmonics at Full Rated Output Power
    Output Stability
    輸出穩定性
    -20dBc
    -20dBc
    -20dBc
    PSU Switching Freq and Harmonics
    PSU開關頻率和諧波
    -30dBc
    -30dBc
    -30dBc
    Harmonic Output
    諧波輸出
    -30dBc
    -30dBc
    -30dBc
    AC Line Hum and Noise
    交流線路噪聲
    -30dBc
    -30dBc
    -30dBc
    Facility Requirements
    AC Input
    交流輸入
    Single phase 110VAC - 253VAC
    Single phase 110VAC - 253VAC
    Single phase 110VAC - 253VAC
    Line Frequency
    線頻率
    50Hz / 60Hz
    50Hz / 60Hz
    50Hz / 60Hz
    Cooling
    冷卻方式
    Air-cooled
    Air-cooled
    Air-cooled
    Operating Ambient Temperature Range
    操作/環境溫度
    5°C to 40°C
    5°C to 40°C
    5°C to 40°C
    Interface
    Remote Digital Interface
    遠程數字接口
    RS-232 via DB9F
    RS-232 via DB9F
    RS-232 via DB9F
    Analog Interface (standard)
    模擬接口（標準）
    25-pin DB25F
    25-pin DB25F
    25-pin DB25F
    Setpoint Response Time - RS232 or Analog
    設置點響應時間
    <10ms
    <10ms
    <10ms
    Configuration and Connectors

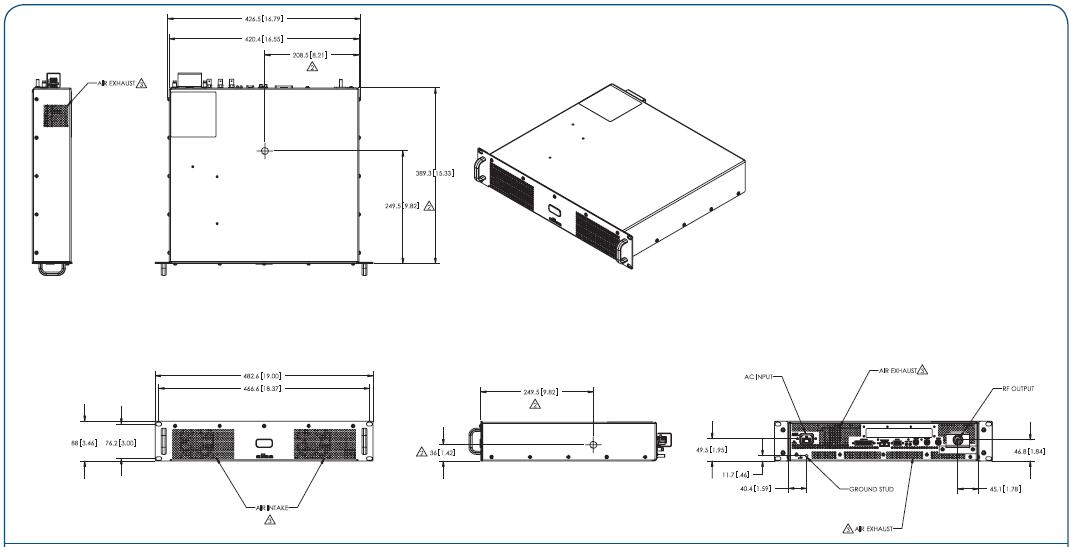

    Form Factor
    外形因子
    2U, full rack
    2U, full rack
    -
    Size
    尺寸
    17"W x 15"D x 3.5"H
    17"W x 15"D x 3.5"H
    -
    Power Switch - Front Panel
    電源開關-前面板
    Front Panel Switch
    Front Panel Switch
    -

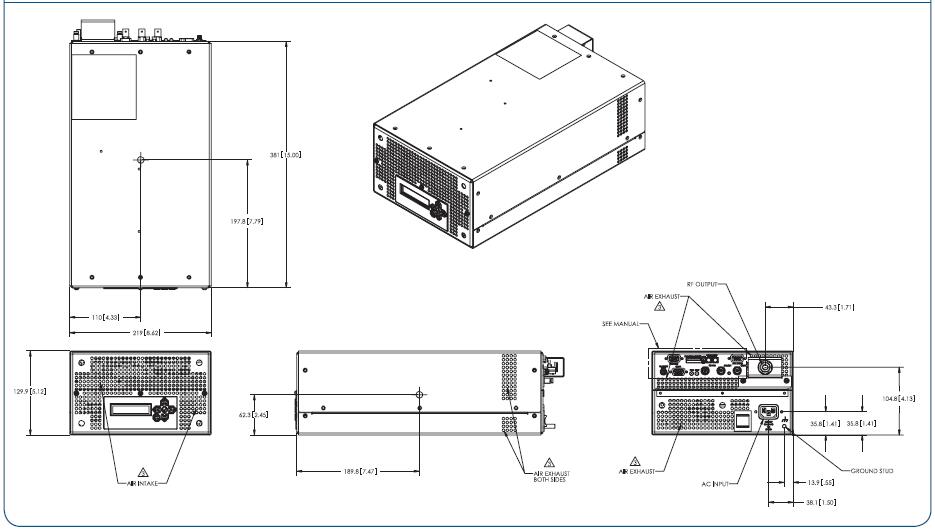

    Form Factor
    外形因子
    -
    3U, half rack
    3U, half rack
    Size
    尺寸
    -
    8.5"W x 15"D x 5.25"H
    8.5"W x 15"D x 5.25"H
    Power Switch - Rear Panel
    電源開關-后面板
    -
    Rear Panel Switch
    Rear Panel Switch
    RF Output Connector
    射頻輸出連接器
    Type N
    Type N
    Type N
    AC Input Connector
    交流輸入連接器
    IEC Compliant Inlet
    IEC Compliant Inlet
    IEC Compliant Inlet
    Common Exciter I/O
    通用的激勵I(lǐng)/O
    BNC
    BNC
    BNC
    LED Indicators
    LED顯示
    PWR and STAT on rear panel
    PWR and STAT on rear panel
    PWR and STAT on rear panel
    Weight
    重量
    9.2 kg
    9.2 kg
    9.2 kg
